Blackmagic Design ATEM 麦克风转换器

Blackmagic Design 的 ATEM 麦克风转换器有助于扩展 ATEM 切换器上的 MADI 输入，让客户轻松整合多个麦克风或外部音频混音器。该设备与 ATEM 电视演播室 MADI 端口无缝连接，无需复杂的设置，并且可以菊花链连接其他设备以获得更多输入源。每个转换器都有四个模拟输入，可选择麦克风/线路并支持 48V 幻象电源。该设计拥有卓越的音质，具有极低的本底噪声、宽动态范围和最小的失真。此外，该设计在每个输入上采用八个独立的 ADC 来扩展动态范围。该设备还具有一个带有滚动音频波形的 HDMI 监控输出。

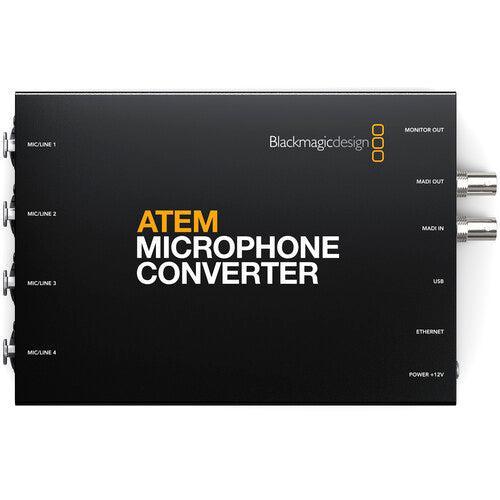

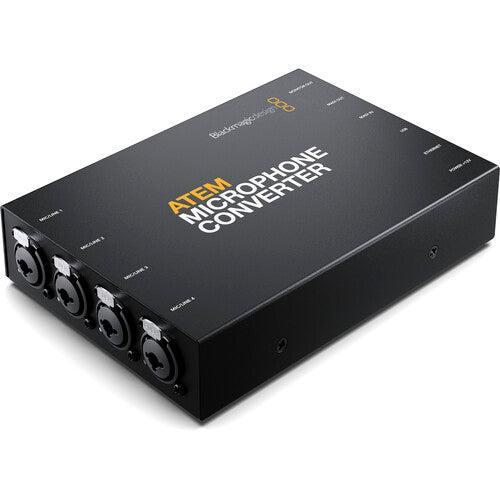

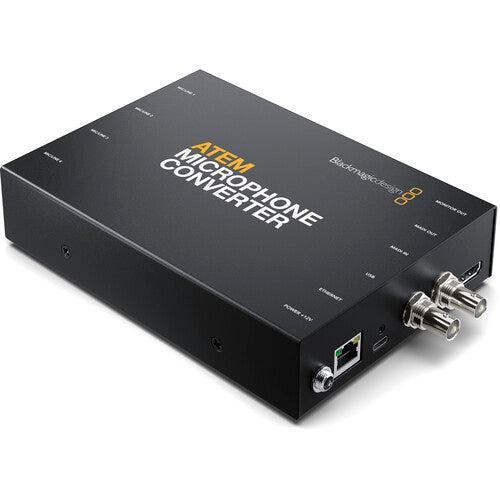

ATEM 麦克风转换器采用常见的转换器式设计，留有空间安装高质量模拟数字音频转换 (ADC) 所需的模拟电子元件。它具有组合式 XLR/TRS 输入插座，可连接 XLR 或插孔电缆。它还包括一个带有转换音频的 MADI 输出，以及一个 MADI 输入，允许以菊花链方式连接多个 ATEM 麦克风转换器，这样可以将 4 个以上的音频通道嵌入到单个 MADI 连接中。

ATEM 麦克风转换器的 MADI 输出将 4 个模拟输入嵌入为 MADI 通道 1、2、3 和 4。ATEM 麦克风转换器还包括一个 MADI 输入，当客户需要单个 MADI 链路上有超过 4 个音频通道时，该输入可用于循环多个转换器。这意味着，如果将第二个转换器连接到另一个转换器的输入，则上游转换器会将其 4 个通道堆叠在下游转换器的 4 个通道之上。

每个模拟输入通道都有一个超低噪声、固定增益的前置放大器，可驱动高动态范围音频 ADC，从而完全消除了在设计中使用模拟麦克风前置放大器的麻烦，因此输入不会受到前置放大器增益阶跃咔嗒声或“拉链噪声”的影响。ATEM 麦克风转换器打破了使用单个音频 ADC 的传统音频行业设计惯例，因为每个输入都使用 8 个高动态范围音频 ADC 实现模拟到数字的转换，这些 ADC 共同作为一个超高动态范围音频 ADC 运行。这意味着每个输入通道的动态范围都达到了令人难以置信的 131 dB(A)。

麦克风转换器的一个常见问题是前置放大器中产生的电噪声导致本底噪声较高。ATEM 麦克风转换器采用一种非常不同的设计消除了这个问题，该设计使用其超高动态范围转换直接转换输入，因此客户将 RAW 音频传递到切换器，然后切换器可以根据需要应用尽可能多的增益以获得正确的音频电平。这意味着客户不会受到由模拟增益级引起的噪声注入，因此无论应用的数字增益如何，客户都可以获得 -129dBV 的极低固定本底噪声。

由于输入动态范围宽，无需使用模拟前置放大器，麦克风音量可通过极其稳定的数字前置放大器增益级进行调整。不同类型和品牌的麦克风的模拟音频音量可能相差很大，因此该数字增益级可以补偿客户使用的特定品牌的麦克风。最重要的是，数字前置放大器以完整的内部 32 位 RAW 音频位深进行处理，因此用户的调整精度远高于 MADI 音频标准所能支持的精度。

ATEM 麦克风转换器的创新设计还具有其他优势，例如输入音频通道之间的极其精确的匹配。每个输入多 ADC 设计技术意味着每个模拟音频输入具有非常相似的规格和公差，因此所有输入通道在统计上更加统一。此外，独特的 8 ADC 输入设计将保持稳定一致的平坦噪声基底，不会受到传统交错 ADC 设计所遭受的噪声基底电平调制的负面影响。

ATEM 麦克风转换器还包含一个 HDMI 视频监控输出，因此客户可以连接一台简单的电视或电脑显示器来查看完整的状态。它包括过去 60 秒内的 4 个滚动波形，既信息丰富又有趣。还有音频表来显示输入连接器的电平。还有指示器来显示麦克风/线路输入选择和幻象电源的开关设置。此外，如果客户使用菊花链转换器，监控输出将适应并显示超过 4 个通道。
