Blackmagic Design Smartscope Duo 4K 机架式双 6G-SDI 监视器

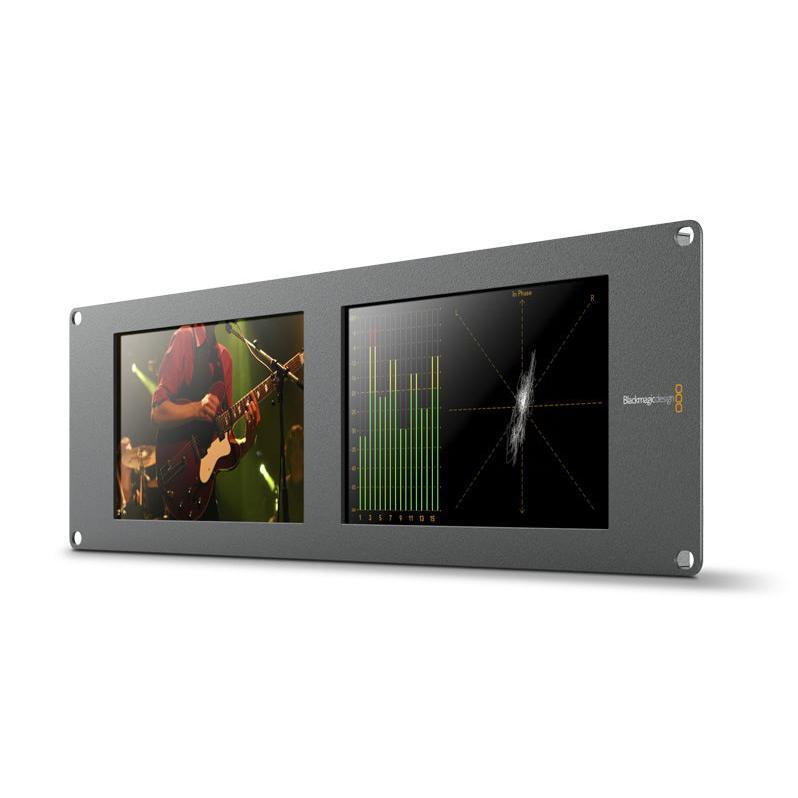

Blackmagic Design Smartscope Duo 4K 机架式双 6G-SDI 监视器是一款适用于演播室和外景制作的监控解决方案，可以显示分辨率高达 3840 x 2160 的视频（30p）。它具有两个 8 英寸监视器，每个监视器都带有一个环通 SDI 输入和输出。输入是自动感应/选择的，因此您不必担心匹配输入格式，监视器将显示您输入的任何支持格式。您可以选择显示输入视频或六个示波器显示器之一，同时输入视频通过监视器传输到下游设备。

监控 SD/HD/3G/6G-SDI 信号

Smartscope Duo 4K 可让您监控 SD、HD、2K 和 4K (3840 x 2160) 视频。输入可自动感应/切换以匹配支持的输入视频格式。每个监视器都具有一个 6G 输入和一个通过 6G 输出的时钟恢复环路。

视频或示波器视图

您可以从视频源或视频信号的六个示波器视图之一中进行选择：

• 波形：以 IRE 标度显示视频信号的亮度分量。
• 矢量示波器：允许您准确测量视频信号中的颜色，并且在匹配摄像机时或需要在卡座输出上对齐色调时，它是一个有价值的工具。
• Parade：您可以选择显示 RGB 或 YUV Parade。RGB Parade 可让您检查非法颜色，并根据 IRE 比例绘制它们。YUV Parade 显示器显示通过 SDI 电缆传输的 YUV 分量视频。

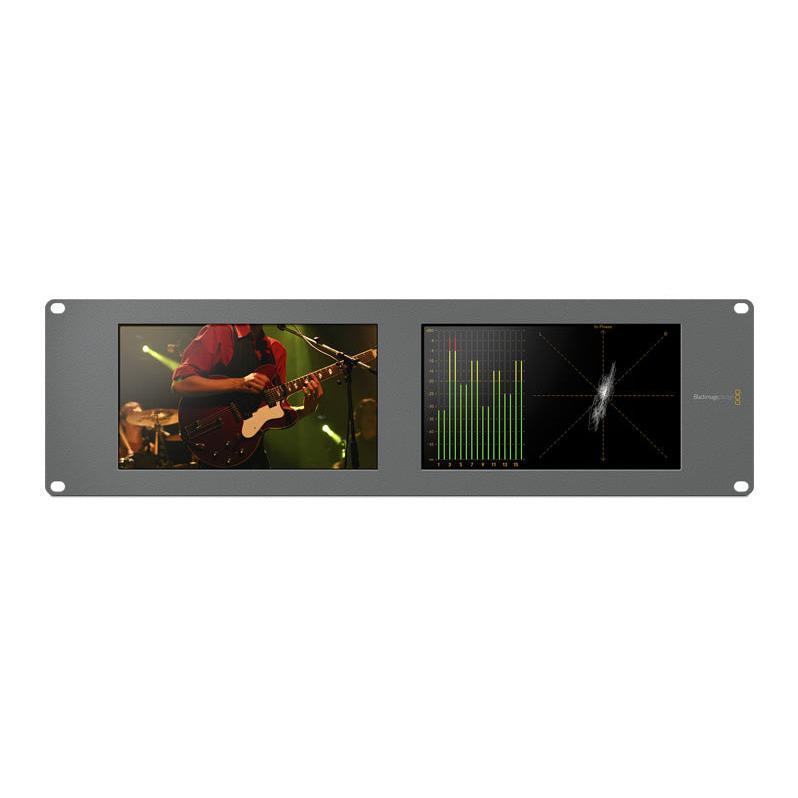

• 音频视图：允许您监控 16 个音频通道，检查电平和音频相位。您可以同时监控所有 16 个通道的电平，或监控 SDI 音频对的立体声相位。立体声相位计将左音频和右音频绘制为 XY 示波器显示，而异相音频则可以被视为左倾或右倾显示。
• 直方图：直方图视图可让您查看视频中的像素位置，以及像素从黑色到白色的分布情况。您可以查看整体曝光情况，以及图像中较亮区域的曝光是否足够详细。

软件控制

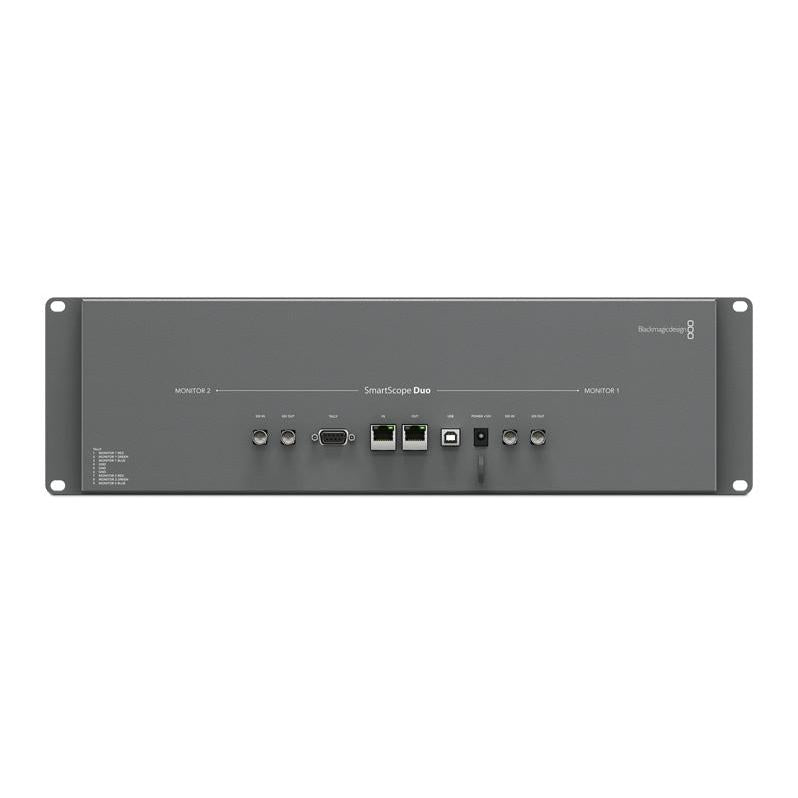

该显示器具有以太网输入和以太网输出端口，您可以使用 USB 2.0 端口设置设备。之后，您可以通过以太网连接使用随附的免费控制实用程序与 Mac 或 Windows 计算机一起选择视图并对显示器的亮度和颜色进行任何调整。

相符

每台监视器均支持 Tally 功能，不同颜色的边框指示 Tally 状态：预览、播出和录制。Tally 连接器与切换器和自动化系统兼容。

可逆

SmartView 显示器可以安装在设备机架的最顶部或最底部。SmartView 显示器会自动感应屏幕的旋转角度，并将图像翻转到正确的角度。如果需要，您甚至可以卸下前面板并将其旋转 180 度。
