Blackmagic Design ATEM 4 M/E Con​​stellation 4K Plus

Blackmagic Design ATEM 4 M/E Con​​stellation 4K Plus 是一款先进的 Ultra HD 现场制作切换台，配备 80 个带标准转换的 12G-SDI 输入、48 个独立 12G-SDI 输出、16 个色键、4 个 DVE、4 个 Ultra HD 多画面分割以及内置对讲功能。它专为大规模制作而设计，支持多种 HD 和高达 2160p60 的 Ultra HD 格式，并配备强大的音频和视频处理工具。

超高清现场切换电源

该型号的尺寸是Blackmagic上一代4 M/E切换台的两倍，非常适合音乐会、体育赛事直播和多机位活动等高要求制作。它包含4个Ultra HD媒体播放器、2个SuperSource处理器和16个ATEM高级色键，非常适合复杂的合成、虚拟场景和分层的现场图文制作。

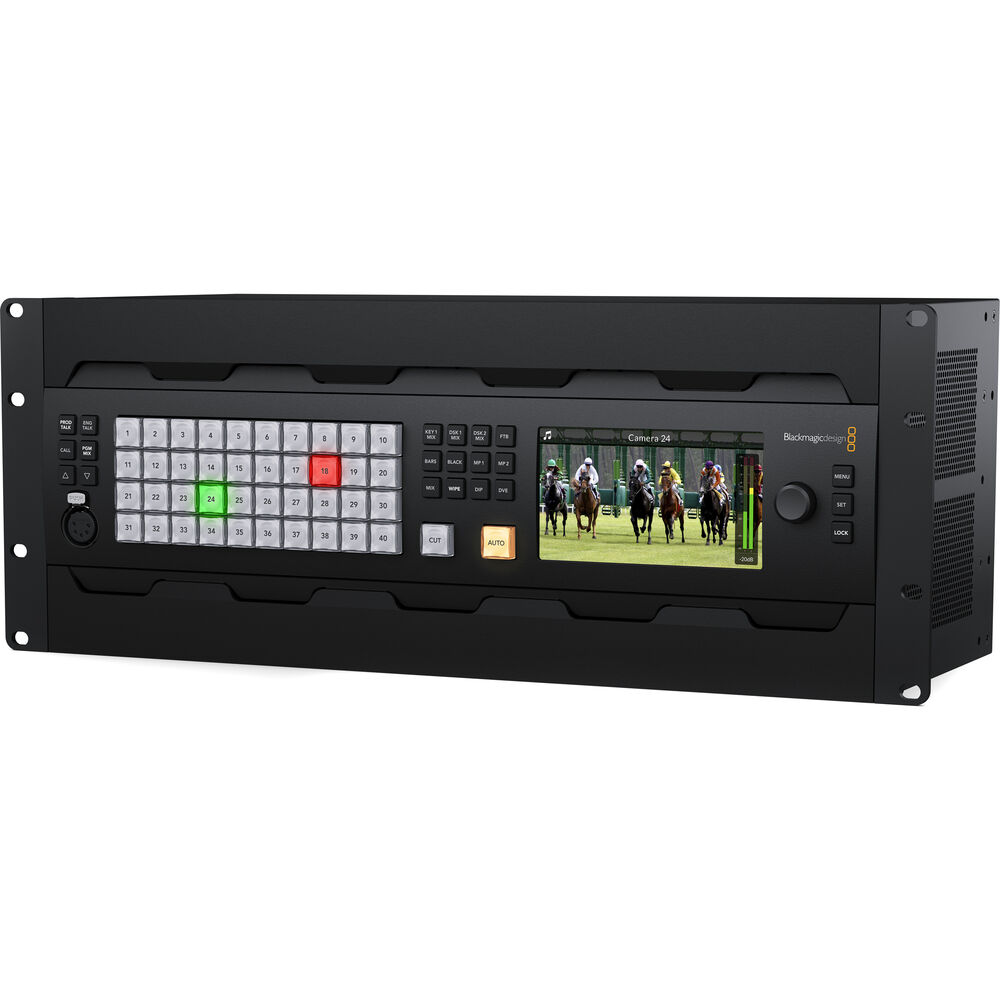

紧凑型机架安装设计

该设备内置前面板控制、高级按钮、LCD 屏幕和 5 针对讲耳机，可立即在现场操作。后置接口包括 12G-SDI 输入和输出、平衡音频、RS-422、MADI 和以太网。它便携且功能强大，可安装于转播车或演播室的标准机架中。

灵活的输入转换和输出路由

每个 SDI 输入均配备专用格式转换器，可无缝使用混合广播格式。所有输出均可独立分配，非常适合将定制信号发送到舞台显示器、录像机、流媒体或 ISO 采集系统，并配备节目音频、Tally、摄像机控制和时间码。

可定制的多视图监控

4 个独立的多画面分割输出，每个画面分割最多可监控 16 个信号源，并可自定义布局、信号源标签、Tally 边框和音频表。在繁忙的控制室或直播环境中，多画面分割对于集中监控信号源至关重要。

DVE 和 SuperSource 效果

四个 DVE 支持实时调整大小、定位和画中画功能，并配备先进的 3D 边框和转场效果。两个 SuperSource 处理器则进一步提升了灵活性，可将多达 5 个图层合并为一个源，用于访谈、小组讨论或高级图形合成。

广播级色度键控

这款切换台配备 16 个色键，专为虚拟场景应用而优化。每行 M/E 可部署 4 个上游键控器，支持每台摄像机的键控工作流程。内置拾色器和前景校正工具，助您创建具有逼真融合效果的无缝合成画面。

强大的对讲和通信

集成对讲功能通过 RJ12 支持 ClearCom 和 RTS，并在通道 15 和 16 嵌入 SDI 对讲，用于与 Blackmagic 摄像机配合使用。该设备提供节目/工程环路、侧音控制以及可选的麦克风到节目混音功能，可用于现场旁白。

媒体池和图形播放

媒体资源支持多达 60 张静态图片和 400 帧动画，可通过 2 个或 4 个媒体播放器即时触发。媒体池可通过 ATEM Software Control 或 Photoshop 插件进行控制，以便在直播期间快速更新内容。

使用 Fairlight 进行音频混合

内置 156 通道 Fairlight 音频混音器，所有输入均配备均衡器、压缩器、门限和限制功能。MADI 输出最多可将 60 个解嵌 SDI 音频信号馈送到外部混音器，而 MADI 输入则支持 128 个额外的音频通道。此外，还支持模拟、对讲和媒体源的音频。

高级控制面板集成

这些面板兼容所有 ATEM 高级面板，包括每行有 40 个输入按钮的大型 4 M/E 版本，包括动态 LCD 标签、发光控件、操纵杆和 T 型杆，可直观、触觉地控制切换器的全部功能。

技术亮点

• 80 个 12G-SDI 输入，具有单独的标准转换

• 48 个完全可定制的 12G-SDI 输出

• 4 个可配置布局的多视图输出

• 4 个 DVE 和 2 个 SuperSource 处理器

• 16 个色度键控器

• 多速率支持高达 2160p60 的高清和超高清格式

• MADI 和 SDI 嵌入式音频路由

• 配备专业音频工具的 156 通道 Fairlight 混音器

• 支持 ClearCom、RTS 和 Blackmagic SDI 对讲

• 集成媒体池和 Photoshop 插件支持

• 兼容所有 ATEM 硬件控制面板
