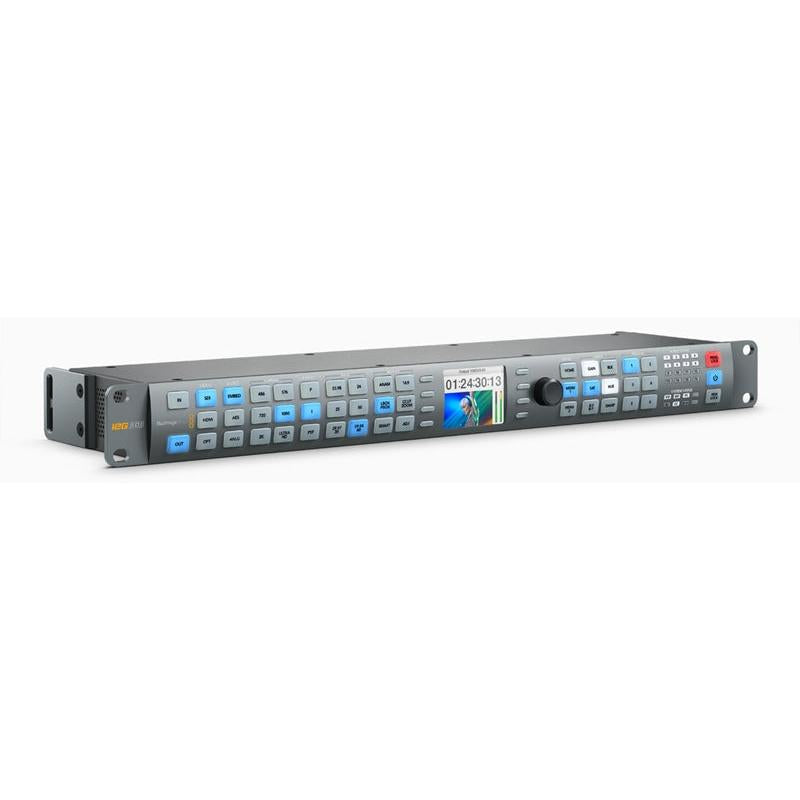

Blackmagic Design Teranex AV 标准转换器

SDI视频输入

1x BNC（输入 A）– 10 位 SD、HD、2K、3G HD 级别 A 和 B、6G 和 12G 超高清自动切换。
1x BNC（B 接口）– 10 位标清、高清、2K、3G 高清 A 级和 B 级、6G 和 12G 超高清自动切换。可用作第二输入或用于 4:2:2 3G 或 6G 超高清的双链路输入

SDI视频输入环路

1x BNC（在 A 环路中）- 重新计时，10 位 SD、HD、2K、3G HD、6G 和 12G 超高清自动切换。
1x BNC（B 环路输入）——时钟恢复，10 位 SD、HD、2K、3G HD、6G 和 12G 超高清自动切换。

SDI视频输出

1x BNC（输出 A）– 10 位 SD、HD、2K、3G 高清级别 A 和 B、6G 和 12G 超高清自动切换。
1x BNC（输出 B）– 10 位标清、高清、2K、3G 高清 A 级和 B 级，以及 6G 和 12G 超高清自动切换。可用于 4:2:2 3G 或 6G 超高清的复制输出或双链路输出。

四路 SDI 视频输出

4 个 BNC（通道 A、B、C、D）- 当处理器输出视频格式为 UHD 时，提供 10 位 3G-SDI 四链路输出。对于其他输出格式，这些连接器将提供四个额外的复制 SDI 输出。

HDMI输入

1 个 HDMI 2.0 A 型连接器。

HDMI 环路输出

1 个 HDMI 2.0 A 型连接器。

HDMI输出

1 个 HDMI 2.0 A 型连接器。

SDI音频输入

16 个频道，涵盖 SD、HD、3G HD、2K 和 Ultra HD。

SDI音频输出

16 个频道，涵盖 SD、HD、3G HD、2K 和 Ultra HD。

光纤连接

1x SFP 光纤连接器笼。

光纤视频输入（可选）

1x 10bit SD、HD、3G HD、2K、Ultra HD 可切换。

光纤视频输出（可选）

1x 10bit 标清、高清、3G 高清、2K、超高清可切换。在双链路或四链路输出模式下不可用。

光纤音频输入（可选）

16 个频道，涵盖 SD、HD、3G HD、2K 和 Ultra HD。

光纤音频输出（可选）

16 个频道，涵盖 SD、HD、3G HD、2K 和 Ultra HD。

模拟音频输入

2x XLR - 2 通道专业平衡模拟音频（XLR 与 AES/EBU 输入共享）

AES/EBU数字音频输入

2x XLR - 2 对（4 通道）专业 110Ω 平衡数字音频（XLR 与模拟输入共享）

内置杜比支持

所有转换均通过杜比 AC-3。除视频帧速率转换外，杜比 E 均通过。

多速率支持

SDI 接口可在标清、高清和超高清之间切换。SDI 可在 270 Mb/s 标清 SDI、1.5 Gb/s HD-SDI 以及 2K SDI、3G HD、6G 和 12G 超高清之间切换。

参考输入

1x BNC - SD 中的黑场或 HD 中的三级同步。

参考输出

1x BNC - 内部参考发生器以当前输出帧速率提供黑场或三级同步输出。

计算机接口

USB C 型端口用于软件更新，千兆以太网 RJ45 用于远程控制和配置。

处理器接口

发光按钮、状态 LED 和 LCD，带有易于使用的屏幕菜单。
